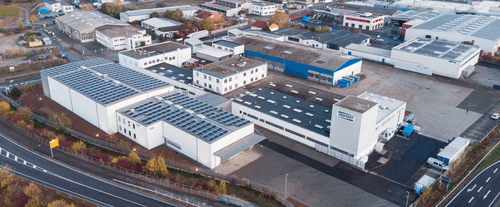

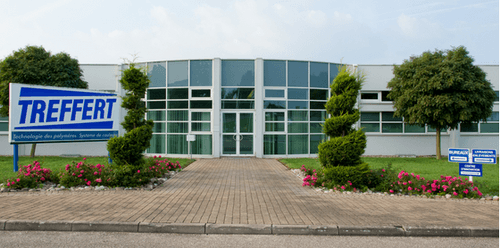

Die TREFFERT GmbH & Co. KG mit Standort in Bingen, hat uns für die Umbauplanung einer Laborfläche beauftragt.
Ziel des Umbaus bestand darin, dass aufgrund einer Umstrukturierung des bestehenden Raumes, eine neue Zu-/ und Abluftanlage, sowie durch die neue Deckenanordnung auch die darin befindlichen Leitungsmedien aufgeräumt bzw. koordiniert werden mussten.
Darüberhinaus, erhielt der Raum im Zuge der Umstrukturierung insgesamt acht Spritzgießmaschinen, mit folgender Anschlussarten;
· Einzelplatzabsaugung
· Anbindung von Kühlwasser (Prozesswasser)
· Druckluftanbindung
Um im Bestand, die Rohr- und Kanalführung in der neuen Odenwalddecke integrieren zu können, ist es Notwendig geworden eine umfangreiche Bestandsaufnahme der befindlichen Leitungsmedien aufzunehmen und mit dem neuen System im Einklang zubekommen.
Im einzelnem sind folgende Leitungsmedien im Bestand angetroffen worden;
· Trinkwasserleitungen (PWC, PWH und PWH-C)
· Heizungsleitungen
· Prozesskühlleitungen
· Druckluft
· PE-Abwasserleitungen
· Abluftleitungender Spritzgießmaschine (Einzelplatzabsaugung)
· Elektroleitungen und Trassen
Durch das neue Planungskonzept und der zuvor ermittelten Bestandsaufnahme, ist es uns gelungen alle neuen Leitungsmedien durch die Altlasten aufgeräumt in die Decke zu integrieren. Für die neuen Anforderungen, ist eine RLT-Anlage mit Wärmerückgewinnung und einem Kühlregister für die warmen Sommermonate eingeplant worden. Das Heizregister der RLT-Anlage, wird durch die neue Gas-Brennwertanlage bedient. Die Luftverteilung, ist jeweils mit einer Zu- und Abluftschiene vorgenommen worden. Zudem, sind im Raum und zur autarken Beheizung und/oder Klimatisierung zwei Deckengeräte im 4-Leitersystem integriert worden. Für die acht Spritzgießmaschinen, wurden jeweils ein Druckluftsystem, sowie eine Einzelplatzabsaugung vorgesehen.
Für die Elektrotechnik, haben wir die Trassenführung, sowie alle relevanten Schnittstellen geplant und diese für den hauseigenen Elektrofachmann bereitgestellt.
